#include <conductorsegment.h>

Collaboration diagram for ConductorSegment:

Public Member Functions
	ConductorSegment (const QPointF &, const QPointF &, ConductorSegment =nullptr, ConductorSegment =nullptr)

virtual	~ConductorSegment ()

void	moveX (const qreal &)

void	moveY (const qreal &)

ConductorSegment *	previousSegment () const

ConductorSegment *	nextSegment () const

bool	hasPreviousSegment () const

bool	hasNextSegment () const

void	setPreviousSegment (ConductorSegment *)

void	setNextSegment (ConductorSegment *)

bool	isStatic () const

bool	isFirstSegment () const

bool	isLastSegment () const

QPointF	firstPoint () const

QPointF	secondPoint () const

void	setFirstPoint (const QPointF &)

void	setSecondPoint (const QPointF &)

QPointF	middle () const

bool	isHorizontal () const

bool	isVertical () const

QET::ConductorSegmentType	type () const

qreal	length () const

bool	isPoint () const

bool	canMove1stPointX (const qreal &, qreal &) const

bool	canMove2ndPointX (const qreal &, qreal &) const

bool	canMove1stPointY (const qreal &, qreal &) const

bool	canMove2ndPointY (const qreal &, qreal &) const

Private Member Functions
	ConductorSegment (const ConductorSegment &)

Private Attributes
ConductorSegment *	previous_segment

ConductorSegment *	next_segment

QPointF	point1

QPointF	point2

Detailed Description

This class represents a conductor segment.

Constructor & Destructor Documentation

◆ ConductorSegment() [1/2]

ConductorSegment::ConductorSegment	(	const QPointF &	p1,
		const QPointF &	p2,
		ConductorSegment *	cs1 = `nullptr`,
		ConductorSegment *	cs2 = `nullptr`
	)

Constructeur

Parameters

p1	Le point
p2
cs1	Le segment precedent
cs2	Le segment suivant

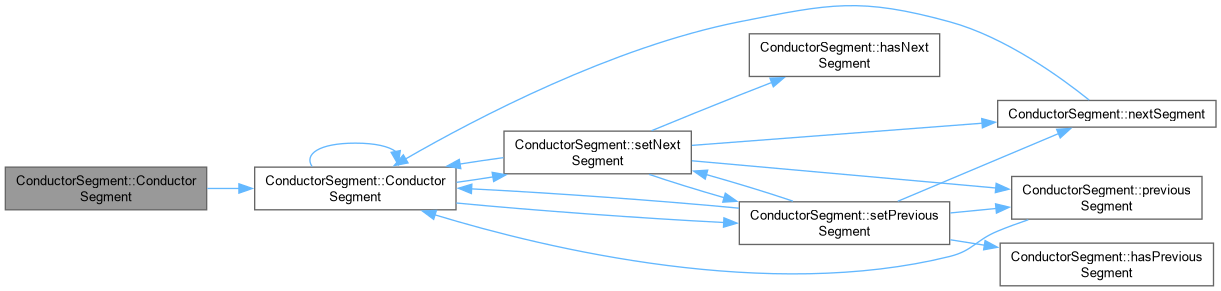

Here is the call graph for this function:

◆ ~ConductorSegment()

ConductorSegment::~ConductorSegment ( )

virtual

Destructeur - Relie le segment precedent au suivant

Here is the call graph for this function:

◆ ConductorSegment() [2/2]

ConductorSegment::ConductorSegment ( const ConductorSegment & )

private

Member Function Documentation

◆ canMove1stPointX()

bool ConductorSegment::canMove1stPointX	(	const qreal &	asked_dx,
		qreal &	possible_dx
	)		const

Permet de savoir s'il est possible de deplacer le premier point du segment sans creer d'incoherence. La valeur du mouvement maximum qu'il est possible de faire sans incoherence est stockee dans le second parametre.

Parameters

asked_dx	La valeur du mouvement demande
possible_dx	La valeur du mouvement possible (au maximum)

Returns: true si le mouvement est possible ; false s'il doit etre limite

On ne bouge jamais le premier point d'un segment statique.

Si le segment precedent n'est pas statique, le mouvement est possible.

Si le segment precedent est vertical, le mouvement est possible : il induira la creation d'un segment horizontal supplementaire.

Il se peut que le mouvement doive etre limite de facon a ce que le segment statique conserve une taille minimale.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ canMove1stPointY()

bool ConductorSegment::canMove1stPointY	(	const qreal &	asked_dy,
		qreal &	possible_dy
	)		const

Permet de savoir s'il est possible de deplacer le premier point du segment sans creer d'incoherence. La valeur du mouvement maximum qu'il est possible de faire sans incoherence est stockee dans le second parametre.

Parameters

asked_dy	La valeur du mouvement demande
possible_dy	La valeur du mouvement possible (au maximum)

Returns: true si le mouvement est possible ; false s'il doit etre limite

On ne bouge jamais le premier point d'un segment statique.

Si le segment precedent n'est pas statique, le mouvement est possible.

Si le segment precedent est horizontal, le mouvement est possible : il induira la creation d'un segment vertical supplementaire.

Il se peut que le mouvement doive etre limite de facon a ce que le segment statique conserve une taille minimale.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ canMove2ndPointX()

bool ConductorSegment::canMove2ndPointX	(	const qreal &	asked_dx,
		qreal &	possible_dx
	)		const

Permet de savoir s'il est possible de deplacer le second point du segment sans creer d'incoherence. La valeur du mouvement maximum qu'il est possible de faire sans incoherence est stockee dans le second parametre.

Parameters

asked_dx	La valeur du mouvement demande
possible_dx	La valeur du mouvement possible (au maximum)

Returns: true si le mouvement est possible ; false s'il doit etre limite

On ne modifie jamais l'abscisse du second point d'un segment statique.

Si le segment suivant n'est pas statique, le mouvement est possible.

Si le segment suivant est vertical, le mouvement est possible : il induira la creation d'un segment horizontal supplementaire.

Il se peut que le mouvement doive etre limite de facon a ce que le segment statique conserve une taille minimale.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ canMove2ndPointY()

bool ConductorSegment::canMove2ndPointY	(	const qreal &	asked_dy,
		qreal &	possible_dy
	)		const

Permet de savoir s'il est possible de deplacer le second point du segment sans creer d'incoherence. La valeur du mouvement maximum qu'il est possible de faire sans incoherence est stockee dans le second parametre.

Parameters

asked_dy	La valeur du mouvement demande
possible_dy	La valeur du mouvement possible (au maximum)

Returns: true si le mouvement est possible ; false s'il doit etre limite

On ne modifie jamais l'abscisse du second point d'un segment statique.

Si le segment suivant n'est pas statique, le mouvement est possible.

Si le segment suivant est horizontal, le mouvement est possible : il induira la creation d'un segment vertical supplementaire.

Il se peut que le mouvement doive etre limite de facon a ce que le segment statique conserve une taille minimale.

Here is the call graph for this function:

Here is the caller graph for this function:

◆ firstPoint()

QPointF ConductorSegment::firstPoint ( ) const

Returns: le premier point du segment

Here is the caller graph for this function:

◆ hasNextSegment()

bool ConductorSegment::hasNextSegment ( ) const

Returns: true si le segment a un segment suivant, false sinon

Here is the caller graph for this function:

◆ hasPreviousSegment()

bool ConductorSegment::hasPreviousSegment ( ) const

Returns: true si le segment a un segment precedent, false sinon

Here is the caller graph for this function:

◆ isFirstSegment()

bool ConductorSegment::isFirstSegment ( ) const

Returns: true si ce segment est le premier du conducteur

Here is the call graph for this function:

Here is the caller graph for this function:

◆ isHorizontal()

bool ConductorSegment::isHorizontal ( ) const

Returns: true si le segment est horizontal, false sinon

Here is the caller graph for this function:

◆ isLastSegment()

bool ConductorSegment::isLastSegment ( ) const

Returns: true si ce segment est le dernier du conducteur

Here is the call graph for this function:

Here is the caller graph for this function:

◆ isPoint()

bool ConductorSegment::isPoint ( ) const

Returns: true si les deux points constituant le segment sont egaux

◆ isStatic()

bool ConductorSegment::isStatic ( ) const

Returns: true si ce segment est un segment statique, cad un segment relie a une borne

Here is the call graph for this function:

Here is the caller graph for this function:

◆ isVertical()

bool ConductorSegment::isVertical ( ) const

Returns: true si le segment est vertical, false sinon

Here is the caller graph for this function:

◆ length()

qreal ConductorSegment::length ( ) const

Returns: La longueur du conducteur

Here is the call graph for this function:

Here is the caller graph for this function:

◆ middle()

QPointF ConductorSegment::middle ( ) const

Returns: Le centre du rectangle delimitant le conducteur

Here is the caller graph for this function:

◆ moveX()

void ConductorSegment::moveX ( const qreal & dx )

Gere les mouvements sur l'axe horizontal

Parameters

dx	taille du deplacement en pixels

Here is the call graph for this function:

◆ moveY()

void ConductorSegment::moveY ( const qreal & dy )

Gere les mouvements sur l'axe vertical

Parameters

dy	taille du deplacement en pixels

Here is the call graph for this function:

◆ nextSegment()

ConductorSegment * ConductorSegment::nextSegment ( ) const

Returns: Le segment suivant

Here is the caller graph for this function:

◆ previousSegment()

ConductorSegment * ConductorSegment::previousSegment ( ) const

Returns: Le segment precedent

Here is the caller graph for this function:

◆ secondPoint()

QPointF ConductorSegment::secondPoint ( ) const

Returns: le second point du segment

Here is the caller graph for this function:

◆ setFirstPoint()

void ConductorSegment::setFirstPoint ( const QPointF & p )

Permet de changer la position du premier point du segment

Parameters

p	La nouvelle position du premier point

Here is the caller graph for this function:

◆ setNextSegment()

void ConductorSegment::setNextSegment ( ConductorSegment * ns )

Change le segment suivant

Parameters

ns	Le nouveau segment suivant

Here is the call graph for this function:

Here is the caller graph for this function:

◆ setPreviousSegment()

void ConductorSegment::setPreviousSegment ( ConductorSegment * ps )

Change le segment precedent

Parameters

ps	Le nouveau segment precedent

Here is the call graph for this function:

Here is the caller graph for this function:

◆ setSecondPoint()

void ConductorSegment::setSecondPoint ( const QPointF & p )

Permet de changer la position du second point du segment

Parameters

p	La nouvelle position du second point

Here is the caller graph for this function:

◆ type()

QET::ConductorSegmentType ConductorSegment::type ( ) const

Returns: QET::Horizontal si le segment est horizontal, QET::Vertical sinon

Here is the call graph for this function:

Member Data Documentation

◆ next_segment

ConductorSegment* ConductorSegment::next_segment

private

◆ point1

QPointF ConductorSegment::point1

private

◆ point2

QPointF ConductorSegment::point2

private

◆ previous_segment

ConductorSegment* ConductorSegment::previous_segment

private

The documentation for this class was generated from the following files:

sources/conductorsegment.h
sources/conductorsegment.cpp
